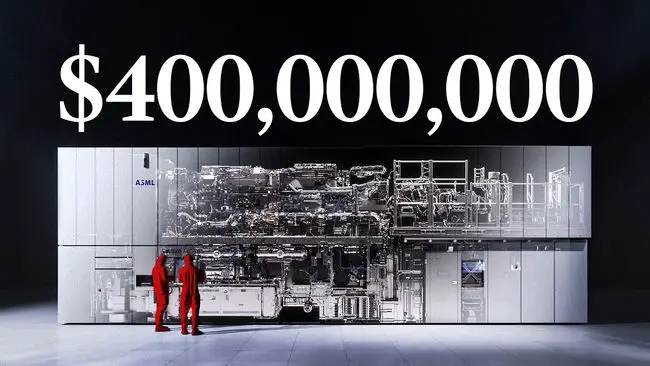

La machine à 400 millions de dollars qui a sauvé l’informatique

Imaginez que vous soyez réduit à la taille d’une fourmi, armé d’un laser capable de faire fondre le métal comme du beurre. Une minuscule gouttelette d’étain en fusion, de la taille d’un globule blanc, est projetée devant vous à 250 km/h. Votre mission : toucher cette cible non pas une, mais trois fois de suite en l’espace de 20 microsecondes. C’est exactement ce que fait, 50 000 fois par seconde et sans jamais rater sa cible, la machine commerciale la plus complexe et la plus chère jamais construite par l’humanité.

D’une valeur de plus de 400 millions de dollars, cette prouesse technologique a littéralement sauvé la loi de Moore, ce postulat selon lequel le nombre de transistors sur une puce double tous les deux ans. Sans cette machine, l’évolution de nos ordinateurs et de nos smartphones aurait connu un coup d’arrêt brutal aux alentours de 2015.

Le mur de la miniaturisation

Au cœur de tous nos appareils électroniques se trouvent des puces composées de milliards de transistors microscopiques. Plus ces transistors sont petits, plus les électrons ont une distance courte à parcourir, rendant la puce à la fois plus rapide et plus puissante.

La fabrication de ces puces repose sur la photolithographie. Le processus consiste à projeter de la lumière à travers un masque (ou réticule) portant le motif du circuit, pour l’imprimer sur une tranche de silicium recouverte d’une résine photosensible. Cependant, un problème physique incontournable se pose : la diffraction. Lorsque les motifs que l’on souhaite imprimer deviennent presque aussi petits que la longueur d’onde de la lumière utilisée, la lumière se disperse.

Jusqu’à la fin des années 1990, l’industrie utilisait une lumière ultraviolette profonde d’une longueur d’onde de 193 nanomètres. Mais pour continuer à miniaturiser les puces, il fallait impérativement trouver une lumière avec une longueur d’onde beaucoup plus courte. C’est là qu’est née l’idée de la lithographie extrême ultraviolette (EUV).

Une idée jugée totalement déraisonnable

Dès les années 1980, le scientifique japonais Hiroo Kinoshita a proposé d’utiliser des rayons X d’environ 10 nanomètres. Le problème ? Cette lumière est absorbée par presque tous les matériaux, y compris l’air et les lentilles en verre classiques. Il fallait donc opérer dans un vide total et utiliser des miroirs spéciaux au lieu de lentilles.

En s’appuyant sur les recherches d’autres scientifiques qui avaient réussi à créer des miroirs multicouches capables de refléter les rayons X, Kinoshita a prouvé que le concept fonctionnait en laboratoire. Pourtant, lorsqu’il a présenté ses résultats, la communauté scientifique l’a presque ignoré. Aux États-Unis, le chercheur Andy Hawryluk a subi le même sort, se faisant littéralement rire au nez lors d’une conférence lorsqu’il a suggéré d’utiliser cette technologie pour fabriquer des puces.

Pourquoi un tel scepticisme ? Parce que pour que cela fonctionne à l’échelle industrielle, il fallait surmonter des obstacles techniques qui semblaient relever de la science-fiction :

• Créer une source de lumière extrême ultraviolette assez puissante, ce qui équivaut à fabriquer un soleil artificiel sur Terre.
• Fabriquer les miroirs les plus lisses de l’univers.
• Atteindre une précision de positionnement de l’ordre de quelques atomes.

Face à ces défis titanesques, presque toutes les entreprises américaines ont jeté l’éponge. Seule une entreprise néerlandaise, ASML, associée au fabricant d’optiques allemand Zeiss, a décidé de s’y attaquer.

Créer un soleil en laboratoire : le défi de la source lumineuse

Pour générer la fameuse lumière EUV à 13,5 nanomètres, ASML a dû concevoir un système ahurissant appelé plasma produit par laser. Le principe consiste à utiliser un laser surpuissant pour frapper une cible en étain et la transformer en un plasma atteignant 220 000 Kelvins, soit 40 fois la température à la surface du Soleil.

Mais l’étain pose un problème majeur : s’il éclabousse les miroirs ultra-précis du système, il les rend inutilisables. Pour obtenir la puissance nécessaire sans détruire la machine, les ingénieurs ont dû développer une chorégraphie balistique inimaginable :

De l’étain d’une pureté extrême est poussé sous haute pression à travers une buse microscopique vibrante, créant un flux chaotique qui finit par se stabiliser en gouttelettes parfaites. Le laser ne frappe pas la gouttelette une seule fois. Deux impulsions préalables viennent d’abord aplatir la gouttelette en forme de crêpe, puis la vaporiser en un gaz à faible densité. Enfin, l’impulsion principale frappe ce gaz pour le transformer en plasma et libérer la lumière EUV.

Pour protéger les miroirs des débris d’étain restants, la chambre est balayée par des vents d’hydrogène soufflant à 360 km/h. L’hydrogène réagit avec l’étain pour former un gaz qui est ensuite évacué. Chaque explosion de gouttelette crée une véritable onde de choc, comparable à une supernova miniature, ce qui a obligé les ingénieurs à calculer précisément les flux de gaz pour éviter la surchauffe.

Les miroirs les plus lisses de l’univers

La lumière générée doit ensuite être guidée par une série de miroirs fabriqués par Zeiss. Ces miroirs ne tolèrent aucune imperfection. Si l’on agrandissait l’un de ces miroirs à la taille de la Terre, la bosse la plus haute ne dépasserait pas l’épaisseur d’une carte à jouer.

De plus, la précision requise pour aligner les différentes couches de la puce est stupéfiante. La marge d’erreur maximale tolérée est de un nanomètre, soit l’équivalent de cinq atomes de silicium. Pour maintenir cette précision alors que la machine chauffe et que ses composants se déplacent à des accélérations dépassant les 5 G, des capteurs mesurent en permanence la position des miroirs au nanomètre près et ajustent leur angle avec une précision de l’ordre du pico-radian.

La persévérance de l’irrationnel

Aujourd’hui, après plus de 30 ans de développement, des milliards de dollars d’investissement et des moments de doute absolu, les machines EUV d’ASML sont le cœur battant de l’industrie technologique mondiale. Chaque smartphone récent contient une puce fabriquée par l’une de ces machines.

L’entreprise ne s’est pas arrêtée là. Elle expédie désormais sa nouvelle génération de machines, dites High NA, dotées d’une ouverture numérique plus grande pour imprimer des motifs encore plus petits. Ces monstres technologiques coûtent plus de 350 millions d’euros pièce et nécessitent 250 conteneurs, 25 camions et sept Boeing 747 pour être livrés.

Le succès de cette technologie rappelle une vérité fondamentale sur l’innovation : l’homme raisonnable s’adapte au monde, tandis que l’homme déraisonnable s’obstine à essayer d’adapter le monde à lui-même. Tout progrès dépend donc de personnes déraisonnables. Si les scientifiques des années 1980 avaient écouté la voix de la raison face à l’impossibilité apparente de la tâche, le monde hyper-connecté que nous connaissons aujourd’hui n’existerait tout simplement pas.

Source : Veritasium
